สวิตช์เมมเบรน

ปุ่มกดสวิตช์เมมเบรน: การสำรวจที่ครอบคลุมเกี่ยวกับความสำคัญคุณสมบัติและแอปพลิเคชันที่ครอบคลุม

1. บทนำ

ในขอบเขตของระบบอิเล็กทรอนิกส์ที่ทันสมัยและระบบควบคุมอุตสาหกรรมสวิตช์เมมเบรนได้กลายเป็นองค์ประกอบที่ขาดไม่ได้ อุปกรณ์ที่มีขนาดกะทัดรัดหลากหลายและมีความน่าเชื่อถือสูงเหล่านี้มีบทบาทสำคัญในการเปิดใช้งานการโต้ตอบกับผู้ใช้ - อุปกรณ์ในอุตสาหกรรมที่หลากหลาย สวิตช์เมมเบรนไม่เพียง แต่เป็นเครื่องพิสูจน์ถึงความก้าวหน้าอย่างต่อเนื่องในด้านวิทยาศาสตร์วัสดุและเทคโนโลยีการผลิตเท่านั้น แต่ยังเป็นเครื่องมือสำคัญสำหรับการพัฒนาผลิตภัณฑ์ที่ทันสมัยมีประสิทธิภาพและเป็นมิตรกับผู้ใช้

2. คำจำกัดความและโครงสร้าง

สวิตช์เมมเบรนเป็นสวิตช์ชนิดหนึ่งที่ประกอบด้วยวัสดุบาง ๆ หลายชั้นที่ยืดหยุ่นและยืดหยุ่น โดยทั่วไปแล้วโครงสร้างพื้นฐานจะมีชั้นบนสุดซึ่งมักจะเป็นภาพซ้อนทับกราฟิกที่ทำจากโพลีเอสเตอร์หรือโพลีคาร์บอเนต เลเยอร์นี้ทำหน้าที่เป็นอินเทอร์เฟซที่ผู้ใช้โต้ตอบโดยตรงนำเสนอฉลากสัญลักษณ์และตัวชี้นำภาพอื่น ๆ สำหรับการทำงาน ใต้กราฟิกซ้อนทับอยู่เป็นชั้นนำไฟฟ้าซึ่งมักจะทำจากหมึกเงิน (หมึกคาร์บอน) หรือพอลิเมอร์นำไฟฟ้า เลเยอร์นี้มีหน้าที่ในการพกพาสัญญาณไฟฟ้าเมื่อเปิดใช้งานสวิตช์

ชั้นกลางเป็นฉนวนซึ่งแยกชั้นนำไฟฟ้าและป้องกันวงจรสั้น ๆ มันทำจากวัสดุเช่นกาวและมีการตัดหลุมหรือภูมิภาคที่กำหนดอย่างแม่นยำซึ่งกำหนดจุดเปิดใช้งานของสวิตช์ ชั้นนำไฟฟ้าอีกชั้นหนึ่งอยู่ใต้ฉนวนและทำงานควบคู่กับชั้นนำไฟฟ้าส่วนบน เมื่อความดันถูกนำไปใช้กับชั้นบนสุด ณ จุดหนึ่งเลเยอร์นำไฟฟ้าทั้งสองจะสัมผัสผ่านทางคัตเอาท์ในฉนวนเสร็จสิ้นการทำวงจรไฟฟ้าและส่งสัญญาณไปยังอุปกรณ์ที่เชื่อมต่อ

3. คุณสมบัติที่สำคัญ

3.1 ความทนทาน

สวิตช์เมมเบรนได้รับการออกแบบทางวิศวกรรมให้ทนต่อรอบการกระตุ้นจำนวนมาก พวกเขาสามารถทนต่อการกดนับล้านโดยไม่มีการลดลงอย่างมีนัยสำคัญในประสิทธิภาพ สิ่งนี้ทำให้พวกเขาเหมาะสำหรับการใช้งานที่คาดว่าจะใช้บ่อยเช่นในแผงควบคุมอุตสาหกรรมแดชบอร์ดยานยนต์และอินเทอร์เฟซควบคุมเครื่องใช้ในครัวเรือน การก่อสร้างที่แข็งแกร่งของพวกเขาด้วยเลเยอร์ผูกมัดเข้าด้วยกันโดยใช้เทคนิคกาวขั้นสูงทำให้มั่นใจได้ถึงความต้านทานต่อการสึกหรอแม้ในสภาพแวดล้อมที่รุนแรง

3.2 ความสามารถในการปรับแต่ง

หนึ่งในคุณสมบัติที่น่าทึ่งที่สุดของสวิตช์เมมเบรนคือการปรับแต่งระดับสูง ผู้ผลิตสามารถสร้างภาพซ้อนทับกราฟิกที่กำหนดเองด้วยรูปร่างสีและตำนานที่ไม่ซ้ำกันเพื่อให้ตรงกับข้อกำหนดการออกแบบเฉพาะของผลิตภัณฑ์ที่แตกต่างกัน ขนาดและเค้าโครงขององค์ประกอบสวิตช์ยังสามารถปรับแต่งตามพื้นที่ที่มีอยู่และการออกแบบอินเตอร์เฟสของผู้ใช้ ความยืดหยุ่นนี้ช่วยให้การรวมเข้ากับผลิตภัณฑ์ที่หลากหลายอย่างราบรื่นตั้งแต่อุปกรณ์พกพาขนาดเล็กไปจนถึงอุปกรณ์อุตสาหกรรมขนาดใหญ่

3.3 โปรไฟล์ต่ำและน้ำหนักเบา

สวิตช์เมมเบรนบางมากโดยทั่วไปมักจะมีตั้งแต่ไม่กี่มิลลิเมตรถึงน้อยกว่าหนึ่งมิลลิเมตร การออกแบบโปรไฟล์ต่ำนี้ทำให้เหมาะสำหรับแอปพลิเคชันที่มีพื้นที่พรีเมี่ยมเช่นในอุปกรณ์มือถือแท็บเล็ตและอุปกรณ์อิเล็กทรอนิกส์ที่สวมใส่ได้ ธรรมชาติที่มีน้ำหนักเบาของพวกเขายังมีส่วนช่วยในการพกพาโดยรวมและความสะดวกในการใช้งานผลิตภัณฑ์สิ้นสุด -

3.4 การปิดผนึกและการต่อต้านสิ่งแวดล้อม

สวิตช์เหล่านี้สามารถปิดผนึกได้อย่างมีประสิทธิภาพเพื่อป้องกันฝุ่นความชื้นและสารปนเปื้อนอื่น ๆ กระบวนการปิดผนึกช่วยให้มั่นใจได้ว่าส่วนประกอบภายในของสวิตช์จะได้รับการป้องกันจากสภาพแวดล้อมภายนอกเพิ่มความน่าเชื่อถือและอายุการใช้งานโดยเฉพาะอย่างยิ่งในการใช้งานอุตสาหกรรมและกลางแจ้ง พวกเขาสามารถทำงานในอุณหภูมิและระดับความชื้นที่หลากหลายทำให้เหมาะสำหรับใช้ในสภาพภูมิอากาศที่หลากหลาย

4. กระบวนการผลิต

การผลิตสวิตช์เมมเบรนเกี่ยวข้องกับหลายขั้นตอนที่แม่นยำ ขั้นแรกการซ้อนทับกราฟิกได้รับการออกแบบและพิมพ์โดยใช้หมึกคุณภาพสูงและเทคนิคการพิมพ์เช่นการพิมพ์หน้าจอหรือการพิมพ์ดิจิตอล ชั้นนำไฟฟ้าจะถูกฝากลงในพื้นผิวที่เหมาะสม สิ่งนี้สามารถทำได้ด้วยวิธีการเช่นการสปัตเตอร์สำหรับการสะสมของ ITO หรือการเคลือบสำหรับโพลีเมอร์นำไฟฟ้า

เลเยอร์ฉนวนถูกตัดให้เป็นรูปร่างและขนาดที่ต้องการโดยใช้การตัด - การตัดหรือเลเซอร์ - กระบวนการตัด แต่ละเลเยอร์จะได้รับการจัดตำแหน่งอย่างระมัดระวังและผูกมัดเข้าด้วยกันโดยใช้กาวที่ได้รับการคัดเลือกสำหรับความเข้ากันได้กับวัสดุและความสามารถในการให้พันธะที่แข็งแกร่งและทนทาน ในที่สุดสวิตช์ฟิล์มบางที่ประกอบเข้าด้วยกันผ่านการทดสอบการควบคุมคุณภาพอย่างเข้มงวดเพื่อให้แน่ใจว่าเป็นไปตามมาตรฐานการปฏิบัติงานที่ต้องการ

5. แอปพลิเคชัน

5.1 อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค

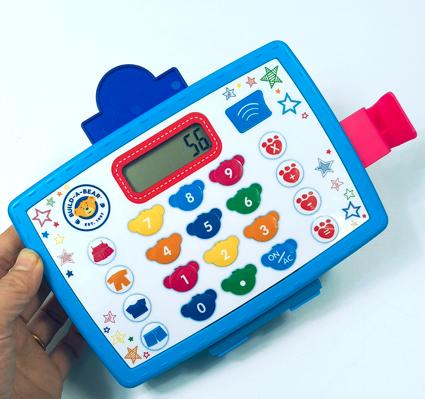

ในอุปกรณ์อิเล็กทรอนิกส์ของผู้บริโภคสวิตช์เมมเบรนถูกนำมาใช้กันอย่างแพร่หลายในผลิตภัณฑ์เช่นการควบคุมระยะไกลคีย์บอร์ดและแผงสัมผัสที่ละเอียดอ่อน พวกเขาให้ส่วนต่อประสานผู้ใช้ที่เรียบง่ายและใช้งานง่ายสำหรับอุปกรณ์ปฏิบัติการเช่นโทรทัศน์เครื่องเล่นดีวีดีและระบบเสียง ในโทรศัพท์มือถือและแท็บเล็ตพวกเขามักจะรวมเข้ากับอินเทอร์เฟซหน้าจอแบบสัมผัสซึ่งมีส่วนทำให้การออกแบบที่เรียบง่ายและเรียบง่ายของอุปกรณ์เหล่านี้

5.2 อุตสาหกรรมยานยนต์

แดชบอร์ดยานยนต์มีสวิตช์เมมเบรนสำหรับการควบคุมฟังก์ชั่นต่าง ๆ เช่นไฟปัดน้ำฝนและระบบควบคุมสภาพอากาศ สวิตช์เหล่านี้นำเสนอโซลูชันที่เชื่อถือได้และยาวนานสำหรับการควบคุมยานพาหนะใน - ทนต่อการสั่นสะเทือนการเปลี่ยนแปลงของอุณหภูมิและการใช้งานบ่อยครั้งซึ่งเป็นลักษณะของสภาพแวดล้อมยานยนต์ พวกเขายังมีส่วนร่วมในการออกแบบที่ทันสมัยและตามหลักสรีรศาสตร์ของแดชบอร์ด

5.3 ระบบควบคุมอุตสาหกรรม

แผงควบคุมอุตสาหกรรมพึ่งพาสวิตช์เมมเบรนเป็นอย่างมากสำหรับความทนทานและความสามารถในการปรับแต่ง พวกเขาใช้ในการควบคุมเครื่องจักรอุปกรณ์และกระบวนการผลิตในโรงงานโรงไฟฟ้าและการตั้งค่าอุตสาหกรรมอื่น ๆ ความสามารถในการสร้างสวิตช์ที่กำหนดเองด้วยฟังก์ชั่นและฉลากเฉพาะทำให้พวกเขาเป็นตัวเลือกที่เหมาะสำหรับแอปพลิเคชันการควบคุมอุตสาหกรรมที่ซับซ้อน

5.4 อุปกรณ์การแพทย์

ในสาขาการแพทย์สวิตช์เมมเบรนใช้ในอุปกรณ์ที่หลากหลายรวมถึงจอภาพผู้ป่วยปั๊มแช่และอุปกรณ์วินิจฉัย การออกแบบโปรไฟล์ต่ำความทนทานและความสะดวกในการทำความสะอาดทำให้เหมาะสำหรับใช้ในสภาพแวดล้อมทางการแพทย์ที่สุขอนามัยและความน่าเชื่อถือมีความสำคัญสูงสุด

6. แนวโน้มในอนาคต

ในขณะที่เทคโนโลยียังคงพัฒนาอย่างต่อเนื่องสวิตช์เมมเบรนจึงคาดว่าจะเห็นความก้าวหน้าเพิ่มเติม การพัฒนาวัสดุใหม่ที่มีการนำไฟฟ้าความยืดหยุ่นและความทนทานที่ดีขึ้นจะนำไปสู่สวิตช์ที่มีประสิทธิภาพและเชื่อถือได้มากขึ้น นอกจากนี้ยังมีแนวโน้มเพิ่มขึ้นต่อการรวมตัวกันของสวิตช์ฟิล์มบางเข้ากับเทคโนโลยีอื่น ๆ เช่นการสัมผัสการตรวจจับและการตอบรับแบบสัมผัสเพื่อสร้างประสบการณ์ผู้ใช้ที่ดื่มด่ำและใช้งานง่ายมากขึ้น

นอกจากนี้ความต้องการการย่อขนาดและความต้องการที่เพิ่มขึ้นสำหรับอุปกรณ์ - อุปกรณ์ที่มีประสิทธิภาพจะผลักดันการพัฒนาของสวิตช์เยื่อหุ้มเซลล์ขนาดเล็กและมีพลังมากขึ้น แนวโน้มเหล่านี้จะเปิดโอกาสใหม่สำหรับการใช้สวิตช์เมมเบรนในเทคโนโลยีที่เกิดขึ้นใหม่เช่น Internet of Things ซึ่งมีอุปกรณ์ขนาดเล็กจำนวนมากที่เชื่อมต่อต้องการส่วนประกอบของผู้ใช้ที่เรียบง่ายและเชื่อถือได้

โดยสรุปแล้วสวิตช์เมมเบรนได้กลายเป็นส่วนสำคัญของเทคโนโลยีที่ทันสมัยซึ่งนำเสนอการผสมผสานของคุณสมบัติที่ทำให้เหมาะสำหรับแอพพลิเคชั่นมากมาย ความทนทานการปรับแต่งและการออกแบบโปรไฟล์ต่ำทำให้พวกเขาเป็นตัวเลือกที่ต้องการสำหรับผู้ผลิตในอุตสาหกรรมที่แตกต่างกัน เมื่อเทคโนโลยีดำเนินไปสวิตช์เหล่านี้มีแนวโน้มที่จะมีบทบาทสำคัญยิ่งขึ้นในการเปิดใช้งานการพัฒนาผลิตภัณฑ์ที่เป็นนวัตกรรมและผู้ใช้ - เป็นมิตร
